ООО «Корпорация Уралтехнострой» имеет большой опыт производства факельных систем различного типа и назначения.
За период 2009-2014 гг. предприятием было изготовлено и поставлено более 100 факельных установок и оголовков.
Выпускаемое оборудование имеет всю необходимую разрешительную документацию.
Область применения
Факельная установка автоматизированная УФА используется для сжигания постоянных, периодических и аварийных сбросов на предприятиях нефтяной, газовой и химической промышленности.
Факельные установки УФА проектируются и изготавливаются в строгом соответствии с «Правилами устройства и безопасной эксплуатации факельных систем» и сертифицированы в соответствии с технологическим регламентом таможенного союза.
Технические характеристики
| Рабочая среда | горючие газы и пары |
| Производительность по газу, тыс. нм3/сут | 0,5…8 000 |
| Расход топливного газа на дежурные горелки, нм3/сут | 5...30 |
| Диаметр факельной установки, мм | 50...1400 |
| Высота факельной установки, м | 10...110 |
| Диаметр газового расширителя, мм | 200…1400 |
Варианты технологического исполнения факельных установок УФА:
-
установки для сжигания газа одного давления и компонентного состава;
-
установки для сжигания сбросов с разными давлениями и составами (совмещенные);
-
с подачей воздуха или пара для обеспечения бездымного сжигания (при сжигании тяжелых, влажных газов, газов сверхнизкого давления или при особых требованиях по бездымности).
Комплект поставки

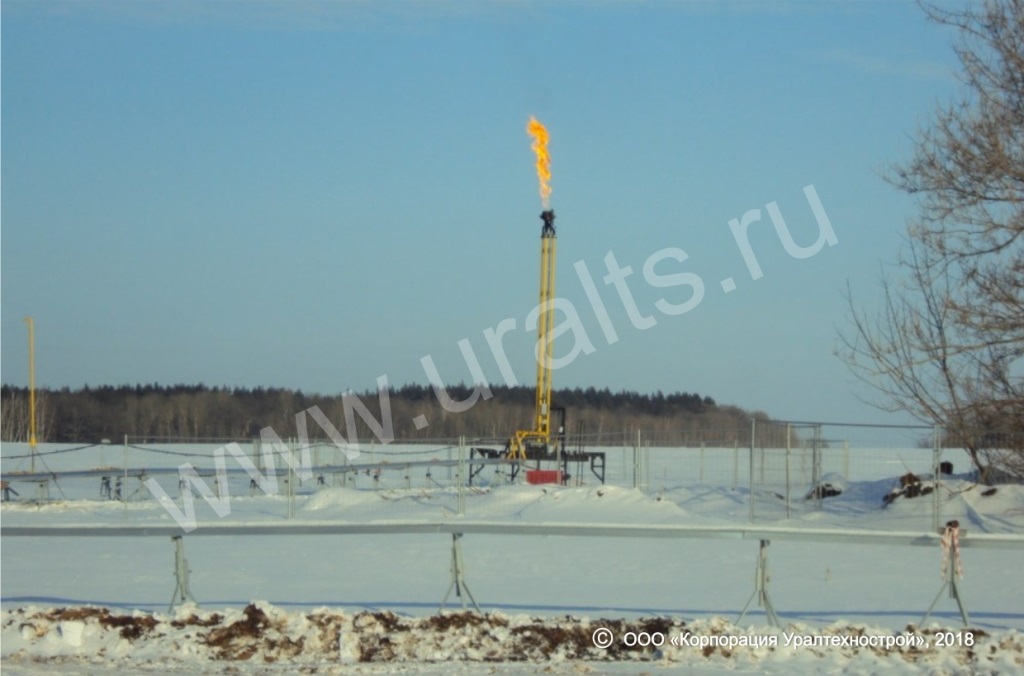

Факельные установки УФА изготавливаются в нескольких конструктивных вариантах:
-

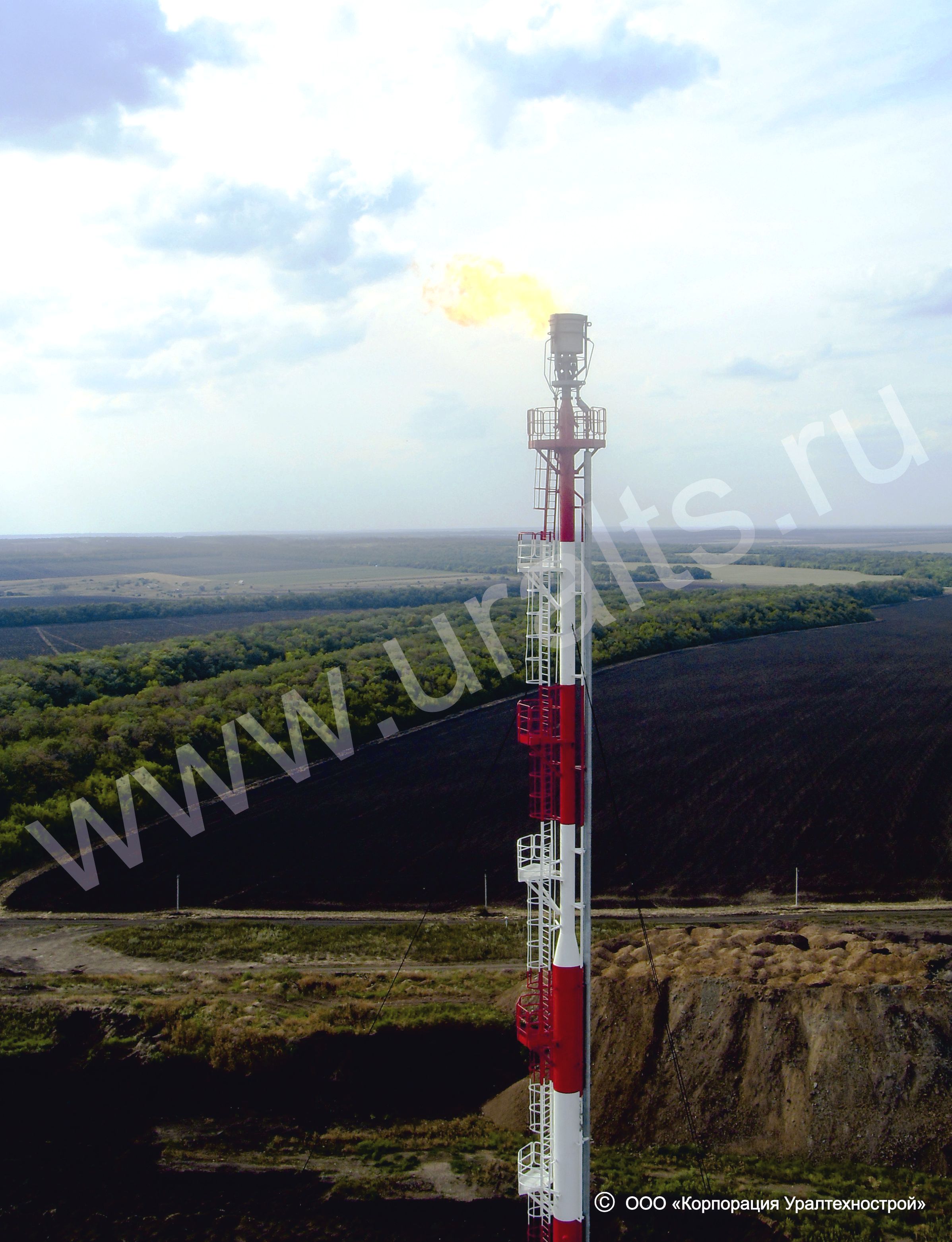

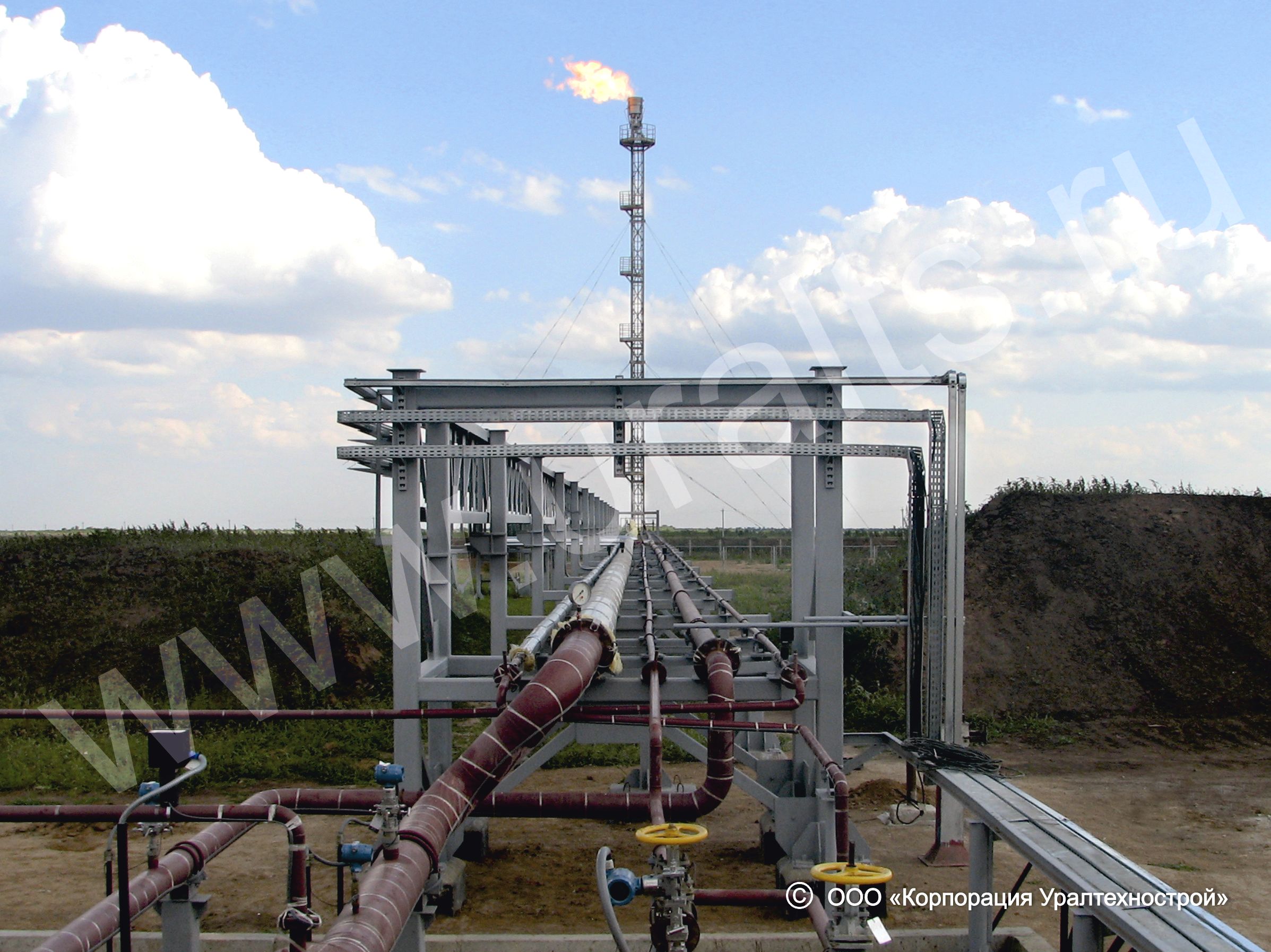

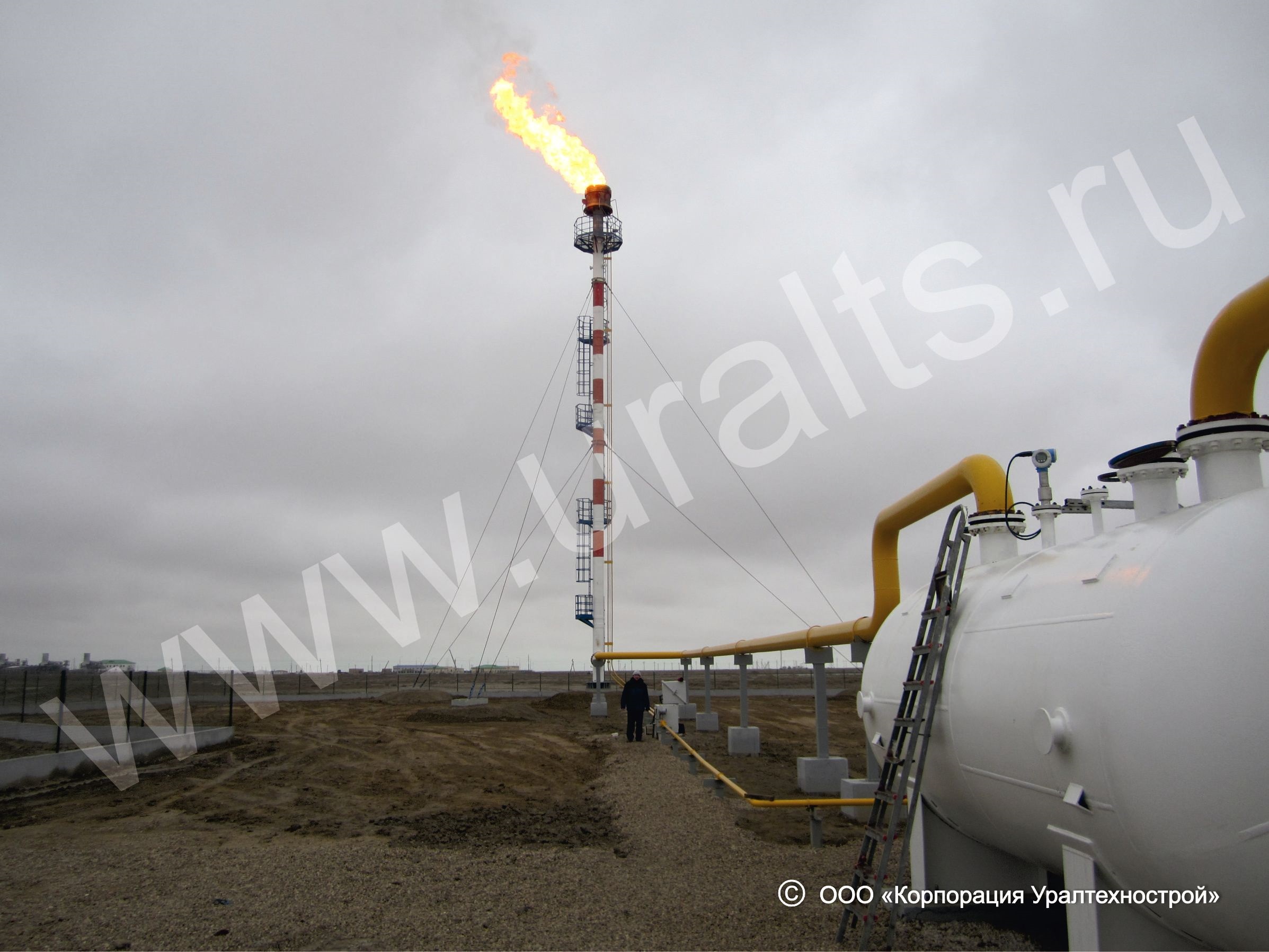

вантовая конструкция (ствол с растяжками);
-
самонесущий ствол;
-
мачтовая.
Комплектность
Факельная установка в стандартной комплектации включает в себя:
-
факельный ствол (стволы);
-
оголовок факельный с газовым затвором и дежурными горелками;
-
площадки обслуживания и лестницы;
-
система управления розжигом и контроля пламени (СУРиКП);
По требованию заказчика могут поставляться:
-
факельный расширитель;
-
огнепреградитель;
-
гидрозатвор;
-
факельный сепаратор;
-
подземная дренажная емкость с насосом откачки;
-
система обогрева факельного коллектора и трубопроводов топливного газа.
Факельные установки могут комплектоваться не только оголовками производства «Корпорации Уралтехнострой», но и факельными оголовками других производителей, как отечественных, так и зарубежных.
Факельный оголовок комбинированный (ФОК) используется в факельных установках, предназначенных для сжигания углеводородных газов с содержанием сероводорода не более 8%, совместно с системой управления розжигом факела и контроля пламени (СУРФиКП).
Факельные оголовки выпускаются в следующих исполнениях:
-
инжекционные ФОИ;
-
инжекционные совмещенные ФОИ-С;
-
комбинированные ФОК;
-
комбинированные совмещенные ФОК-С;
-
комбинированные с системой подачи пара ФОК-П;
-
комбинированные с системой подачи воздуха ФОК-В.
В конструкцию оголовка заложены:
-
система стабилизации пламени, обеспечивающая качественное смешение сжигаемых газов с воздухом и полноту сгорания во всем диапазоне расходов сбрасываемого газа;
-
ветрозащитный дефлектор, предотвращающий сдувание ветром пламени факела и касание пламенем стенок. Также дефлектор способствует охлаждению воздухом наиболее теплонагруженных частей оголовка, что увеличивает срок их службы;
-
защитный экран, отражающий лучистую и звуковую энергию вверх. Экран препятствует нагреву ствола и оборудования системы розжига факела, способствует снижению шума факела;
-
газодинамический затвор (ГЗ) предназначен для продувки факельного оголовка (горючим газом) в режиме ожидания и поддержания горения малого огня с целью недопущения попадания воздуха в факельный ствол. ГЗ состоит из обечайки с опорным кольцом и внутренним устройством лабиринтовых перегородок.
Подача затворного газа осуществляется через отверстие в корпусе факельного ствола в межтрубное пространство ГЗ и факельного ствола, откуда через дросселирующие отверстия газ поступает в камеры ГЗ. Подвод газа к ГЗ выполнен патрубком с дроссельной сменной шайбой от врезки в газопровод подачи на дежурную горелку. Расход газа составляет не более 30 м3/ч на два ГЗ.
Типовой ряд оголовков
Таблица 1- Типовой ряд инжекционных факельных оголовков
| Обозначение типа оголовка | Минимальный расход, м3/час (м3/сут) | Номинальный расход, м3/час (м3/сут) | Максимальный расход, м3/час (м3/сут) | Расход затворного газа, м3/час (м3/сут) |
| ФОИ - 35 | 12,5 (300) | 1 500 (35 000) | 1 700 (42 000) | 5 (120) |
| ФОИ - 70 | 25 (600) | 3 000 (70 000) | 3 500 (85 000) | 12 (336) |
| ФОИ - 105 | 37,5 (900) | 4 375 (105 000) | 5 250 (126 000) | 12 (336) |
| ФОИ - 140 | 50 (1 200) | 5 835 (140 000) | 7 000 (168 000) | 12 (336) |
| ФОИ - 175 | 62,5 (1 500) | 7 290 (175 000) | 8 750 (210 000) | 12 (336) |
| ФОИ - 210 | 75 (1 800) | 8 750 (210 000) | 10 500 (252 000) | 12 (336) |
| ФОИ - 245 | 87,5 (2 100) | 10 210 (245 000) | 12 250 (295 000) | 12 (336) |
| ФОИ - С - 50 | 12,5 (300) | 2 085 (50 000) | 2 350 (55 800) | 5 (120)/ 5 (120) |
| ФОИ - С - 100 | 25 (600) | 4 170 (100 000) | 4 750 (114 000) | 12 (336)/12 (336) |
| ФОИ - С - 150 | 37,5 (900) | 6 250 (150 000) | 7 120 (170 900) | 12 (336)/12 (336) |
| ФОИ - С - 200 | 50 (1 200) | 8 350 (200 000) | 9 500 (228 000) | 12 (336)/12 (336) |
| ФОИ - С - 250 | 62,5 (1 500) | 10 420 (250 000) | 11 875 (285 000) | 12 (336)/12 (336) |
| ФОИ - С - 300 | 75 (1 800) | 12 500 (300 000) | 14 250 (342 000) | 12 (336)/12 (336) |
| ФОИ - С - 350 | 87,5 (2 100) | 14 585 (350 000) | 16 625 (400 000) | 12 (336)/12 (336) |
Таблица 2- Типовой ряд комбинированных факельных оголовков
| Обозначение типа оголовка | Минимальный расход, м3/час (м3/сут) | Максимальный расход, м3/час (м3/сут) | Расход затворного газа, м3/час (м3/сут), не более |
| ФОК - 80 | 59 (1 420) | 1 304 (31 290) | 3 (72) |
| ФОК - 100 | 93 (2 220) | 2 037 (48 890) | 5 (120) |
| ФОК - 150 | 208 (5 000) | 4 583 (110 000) | 8 (192) |
| ФОК - 200 | 370 (8 890) | 8 148 (195 560) | 12 (336) |
| ФОК - 250 | 579 (13 890) | 12 732 (305 560) | 20 (480) |
| ФОК - 300 | 833 (20 000) | 18 333 (440 000) | 30 (720) |
| ФОК - 400 | 1 482 (35 560) | 32 593 (782 220) | 50 (1 200) |
| ФОК - 500 | 2 315 (55 560) | 50 926 (1 222 220) | 80 (1 920) |
| ФОК - 600 | 3 333 (80 000) | 73 333 (1 760 000) | 120 (2 880) |
| ФОК - 700 | 4 537 (108 890) | 99 815 (2 395 560) | 160 (3 840) |
| ФОК - 800 | 5 926 (142 220) | 130 370 (3 128 890) | 220 (5 280) |
| ФОК - 1000 | 9 259 (222 220) | 203 704 (4 888 890) | 350 (8 400) |
| ФОК - 1200 | 13 333 (320 000) | 293 333 (7 040 000) | 500 (12 000) |
Технические характеристики оголовков
Таблица 3 - Основные технические показатели факельных оголовков
| Наименование параметра | Значение параметра | |
|
ФОК (ФОК-С, ФОК-П, ФОК-В) |
ФОИ (ФОИ-С) |
|
| 1. Количество сбрасываемого газа на основной горелке, м3/час (м3/сут) | см. табл.1, 2 | |
| 2. Расход топливного газа, подаваемого на одну дежурную горелку, м3/час (м3/сут) | 2,5 - 5 (60…120) | |
| 3. Расход затворного газа, м3/час (м3/сут) | см. табл.1, 2 | |
| 4. Давление газа на основной горелке, МПа, не менее | 0,004…0,4 | 0,05…1,0 |
| 5. Давление топливного газа, подаваемого на дежурную горелку, МПа, не менее | 0,15…0,25 | 0,05…1,0 |
| 6. Давление затворного газа, МПа, не менее | 0,15…0,25 | 0,05…1,0 |
| 7. Электрическое питание | ||
| переменный ток напряжением, В | 180-264 | |
| частота, Гц | 47-55 | |
| 8. Потребляемая мощность, ВА, не более | 400 | |
| 9. Диаметр (условный) оголовка, мм | см. табл.4,5 | |
| 10. Режим работы | непрерывный с постоянным пламенем дежурной горелки | |
| 11. Масса, кг, не более | см. табл.4,5 | |
| 12. Масса СУРФиКП, кг, не более | 300 | |
| 13. Высота, мм, не более | см. табл.4,5 | |
