Назначение
Блок автоматизированной подачи реагента предназначен для дозированного ввода различных химических реагентов в трубопровод промысловой системы транспорта и подготовки нефти с целью осуществления внутренней деэмульсации нефти, а также защиты трубопроводов и оборудования от коррозии.
Комплектность
Блок автоматизированной подачи реагента (БАПР) выполнен в блочном исполнении. Оборудование монтируется на сварной раме и находится в теплоизолированном помещении.
БАПР состоит из:
- технологического отсека;
- аппаратурного отсека.
В технологическом отсеке смонтированы:
- насос-дозатор, осуществляющий непрерывное объемное дозирование реагентов (предусмотрен резервный насос-дозатор);
- насос шестеренный типа НМШ, осуществляющий заполнение технологических емкостей реагентом и периодическое перемешивание реагента в емкостях;
- емкость технологическая, предназначенная для хранения и подогрева реагента с помощью вмонтированного электронагревателя.
Управление электрооборудованием, установленным в технологическом отсеке, производится от шкафа управления, который находится в аппаратурном отсеке. Местная система управления, осуществляющая регулирование подачи реагента в зависимости от расхода нефтегазожидкостной смеси, включает в себя микропроцессорное устройство управления и КИПиА.
Параметры, которые можно снять с местной системы управления:
- давление на выкиде насосов;
- температура реагентов, деэмульгаторов;
- сигнализация нижнего аварийного уровня технологической емкости.
Блоки-укрытия оснащаются электрической или водяной системой отопления, системами освещения, вентиляции, контроля загазованности и датчиками пожарной сигнализации.
Помещение блока автоматизированной подачи реагента БАПР выполняется из модулей габаритами 3000х6000х2950 мм, 3000х9000х2950 мм, которые могут соединяться и комплектоваться в любом варианте по требованию заказчика и проектировщика.
Изготовление блока автоматизированной подачи реагента БАПР соответствует ОСТ 26.260.18-2004 «Блоки технологические для газовой и нефтяной промышленности. Общие технические требования».
Технические характеристики часто применяемых насосных станций
| Параметры | БАПР - 2,5/2 | БАПР - 10/3 | БАПР - 10/4 | БАПР - 25/2 |
| Насос-дозатор | НД 2,5 2,5/100 | НД 1,0Р 10/100 | НД 1,0Р 10/100 | НД 1,0Р 25/40 |
| - количество, шт. | 2 | 3 | 4 | 2 |
| Насос для перемешивания НМШ 5-25-4,0/4Б-1 | ||||
| - количество, шт. | 1 | 1 | 3 | 1 |
| Производительность насоса – дозатора, л/ч | 2,5 | 10 | 10 | 25 |
| Рабочее давление, МПа, не более | 10 | 10 | 10 | 4 |
| Технологическая емкость: | ||||
| - объем, м3 | 2,5 | 4 (2/2) | 3 | 4 |
| - количество | 1 | 1 | 3 | 1 |
| Максимальная потребляемая мощность, кВт | 11 | 11 | 16 | 11 |
| Температура окружающей среды, °С | от -50 до +50 | от -50 до +50 | от -50 до +50 | от -50 до +50 |
| Степень огнестойкости согласно СНиП 21-01-97 | IV | IV | IV | IV |
| Блок-укрытие, мм | ||||
| - длина | 4000 | 5000 | 9000 | 5000 |
| - ширина | 2400 | 2400 | 3000 | 2400 |
| - высота | 2500 | 2500 | 2950 | 2500 |

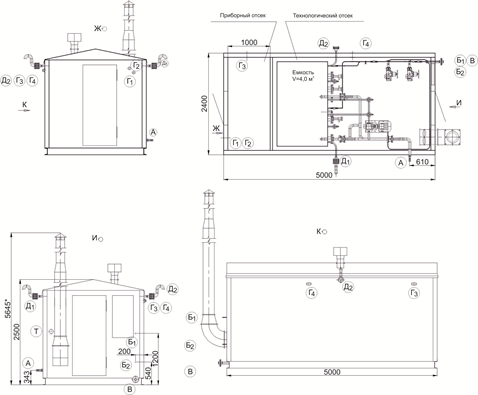

Пример компоновки
Блок автоматизированной подачи реагента БАПР - 10/3
