Назначение
Блочная насосная станция перекачки воды может быть использована в качестве подпорной насосной, насосной внутренней перекачки и насосной для откачки подготовленной воды на БКНС в системе промыслового сбора и установках подготовки нефти и воды.
Комплектность
Блочные насосные станции перекачки воды комплектуются насосными агрегатами для перекачки воды; фильтрами; трубопроводной и кабельной обвязкой; запорной и регулирующей арматурой; средствами автоматизации и КИП; талью ручной; выкатными устройствами; площадками обслуживания; блоком-укрытием, оснащенным системами электрического или водяного отопления, вентиляции, освещения, сигнализации, дренажа. Блочная насосная станция перекачки воды может размещаться в блоке-укрытии и на открытой раме и изготавливаться в различном конструктивном исполнении и комплектации в зависимости от требований заказчика и проектировщика.
Дополнительная комплектация насосных агрегатов устройствами контроля управления и сигнализацией по желанию заказчика. Помещение насосной станции перекачки воды выполняется из модулей габаритами 3000х6000х2950 мм, 3000х9000х2950 мм, 3000х12000х2950 мм, которые могут соединяться и комплектоваться в любом варианте по требованию заказчика и проектировщика.
Блочные насосные станции перекачки воды (НВ) соответствуют ОСТ 26.260.18-2004 «Блоки технологические для газовой и нефтяной промышленности. Общие технические требования», ТУ 3660-024-45211680-2009 «Блочные насосные станции. Технические условия» и другой нормативной документации.
Технические характеристики часто применяемых насосных станций
|
Рабочая среда |
пластовая, подтоварная, пресная вода |
|
Производительность, м3/час |
13…180 |
|
Напор, м, не более |
120 |
|
Температура окружающей среды, °С |
- 50…+50 |
|
Температура внутри блока, °С, не ниже |
5 |
|
Степень огнестойкости по СНиП 21-01-97 |
IV |
|
Категория взрывопожароопасности зданий по НПБ 105-03 |
Д |

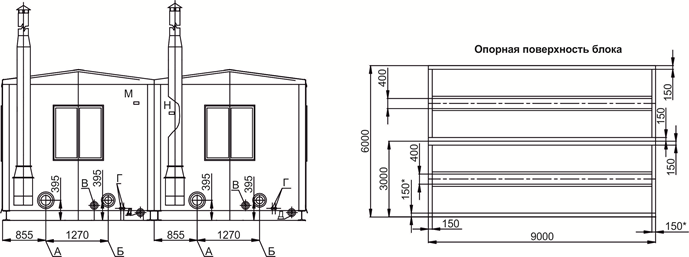

Пример компоновки

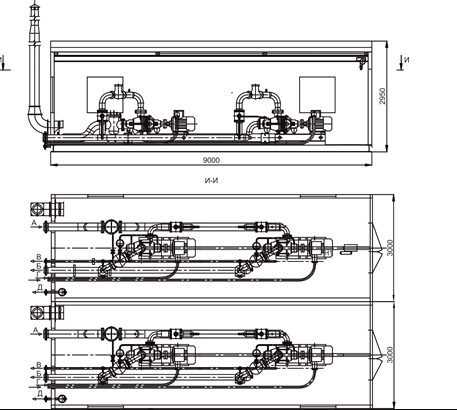

Блочная насосная станция перекачки воды с насосными агрегатами ЦНСА 105-98
