Назначение
Блок НКУ (ЩСУ) предназначен для размещения щитов распределения электрической энергии и станций управления электроприводами насосов и запорно-регулирующей арматуры.
Комплектность
Помещение НКУ представляет собой утепленный блок панельно-каркасной конструкции, оборудованный системами электроснабжения, вентиляции, отопления.
Помещение НКУ выполняется из модулей габаритами 3000х6000х2950 мм, 3000х9000х2950 мм, 3000х12000х2950 мм, которые могут соединяться и комплектоваться в любом варианте по требованию заказчика и проектировщика.
Блок НКУ комплектуется набором оборудования и инструментов по требованию заказчика.
По требованию заказчика внутри блока устанавливаются щиты НКУ по индивидуальному проекту.
Изготовление блока НКУ соответствует ОСТ 26.260.18-2004 «Блоки технологические для газовой и нефтяной промышленности. Общие технические требования».
Технические характеристики
| Температура внутри блока, °С, не ниже | +5 |
| Температура окружающей среды, °С | -50 …+50 |
| Категория взрывопожароопасности зданий по НПБ-105-03 | Д |
| Степень огнестойкости блока по СНиП 21-01-97 | IV |
| Габаритные размеры блока, мм |
3000х9000х2950 3000х12000х2950 |

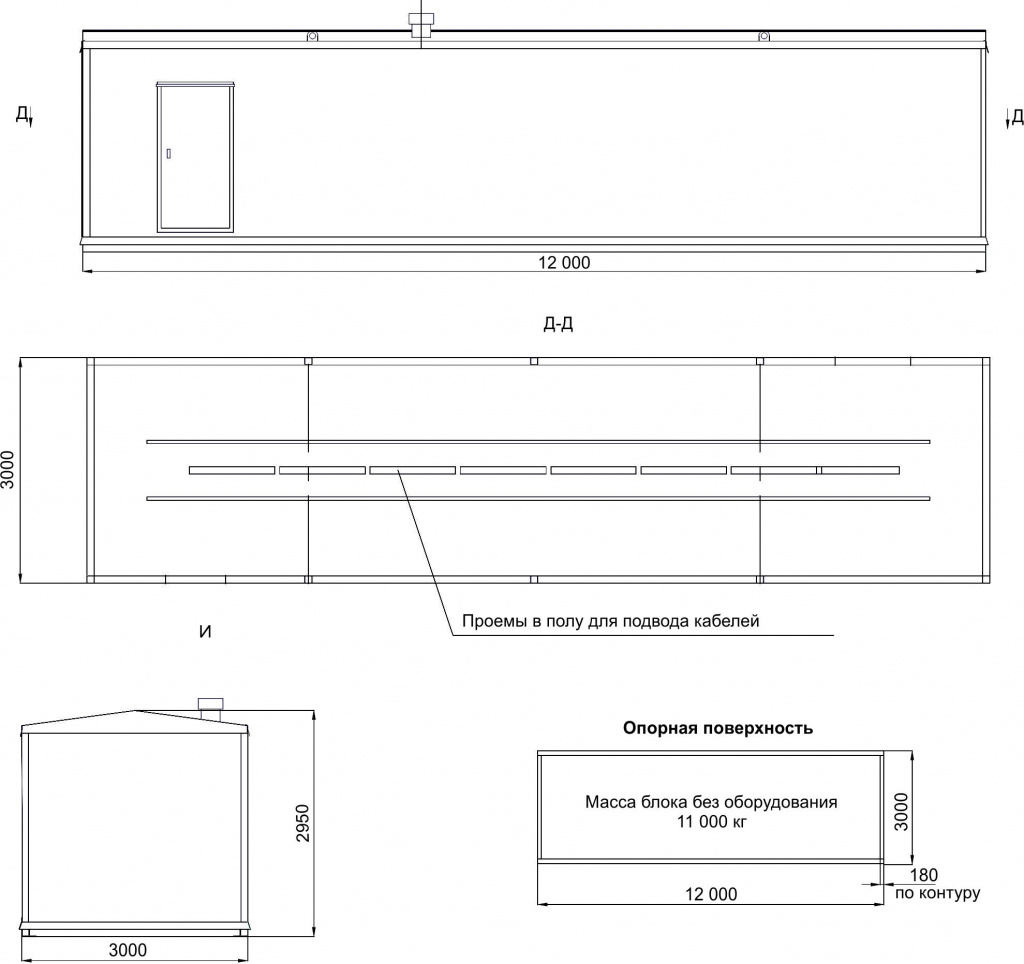

Блок НКУ 3х12 м (пример компоновки)
