Назначение
Блочная насосная станция перекачки нефти предназначена для перекачки нефти в системах сбора и подготовки нефти.
Комплектность
Оборудование и трубопроводы насосных блоков расположены в едином машинном зале. Основным технологическим оборудованием являются электронасосные агрегаты с электродвигателем во взрывозащищенном исполнении на общей раме. В состав обвязки каждого насосного агрегата входят: приемный и нагнетательный трубопроводы, которые включают в себя запорную арматуру, обратный клапан, трубопроводы дренажные, стойки приборные. Все трубопроводы расположены внутри машинного зала.
Насосная станция может размещаться в блоке-укрытии или на открытой раме в различном конструктивном исполнении и комплектации, в зависимости от требований заказчика.
Технические характеристики часто применяемых насосных станций
|
Марка насосного агрегата |
ЦНСнА |
||||
|
Производительность, м3 /ч |
38 |
60 |
105 |
180 |
300 |
|
Давление на входе, МПа |
0,05-0,6 |
||||
|
Давление на выходе, МПа |
1,32-2,2 |
0,6-3,3 |
0,98-4,9 |
0,85-3,4 |
1,2-3,4 |
|
Рабочая среда |
нефть, водонефтяная эмульсия |
||||
|
Количество насосных агрегатов, шт |
определяется заказчиком |
||||
|
Температура рабочей среды, °С |
+1…+45 |
||||
|
Температура внутри блока, °С, не ниже |
5 |
||||
|
Температура окружающей среды, °С |
-50…+50 |
||||
|
Степень огнестойкости, блока по СНиП 21-01-97 |
II, III, IV |
||||
|
Класс по взрывоопасности по ПУЭ |
В1а |
||||
|
Климатическое исполнение по ГОСТ 15150 |
УХЛ, ХЛ1 |
||||
Примеры компоновки

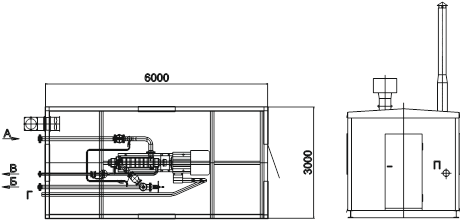

Блочная насосная станция с двумя насосными агрегатами
Пример компоновки

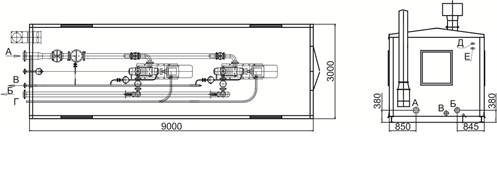

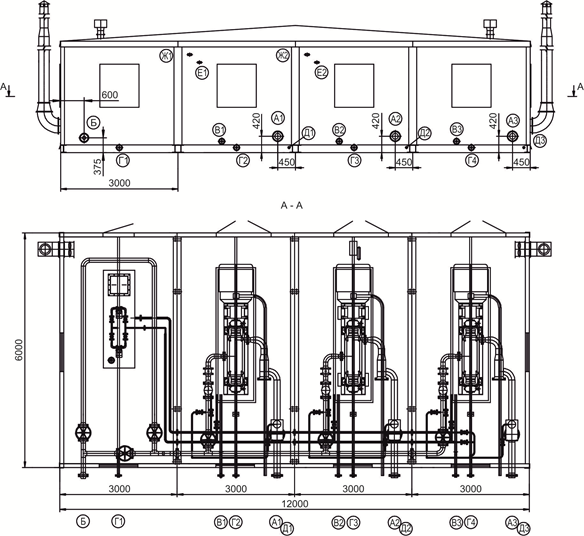

Насосная станция внешней откачки нефти с насосами НПС-65/35-500-3-УХЛ1
